Encolador automático de carpetas de esquina de 4 a 6 pulgadas (sistema Servo)

Sección de alimentación automática

1. Cada juego de placas guía se puede ajustar horizontalmente y los rodillos guía accionados en relieve guían la correa de entrega de papel.

2. Los deflectores del lado izquierdo y derecho garantizan la entrega vertical del papel.

3. La sección de alimentación de papel está equipada con dos cuchillas de entrega de papel, lo que permite un ajuste asimétrico de la longitud en función de la muestra.

4. La coordinación general garantiza una alimentación de papel rápida, sencilla, continua y precisa.

Calibración automática

1. Consta de dos juegos de placas guía;

2. Cada juego de placas guía está equipado con un cinturón de inclinación ajustable;

3. La correa superior tiene una fila de cojinetes de presión ajustables;

4. Puede corregir errores de paralelismo del cartón, garantizando que el papel se alimente en paralelo a la siguiente estación.

Sección de preplegado

1. La sección frontal está equipada con una cuchilla preplegable en el lado izquierdo.

2. Puede plegar previamente la primera línea de la caja 180 grados.

3. El lado derecho está equipado con un dispositivo de preplegado de cinta transportadora.

4. Puede plegar previamente la tercera línea de la caja 160 grados.

5. Hace que sea más fácil abrir la caja.

Cerradura inferior

1. Consta de tres juegos de placas guía.

2. Las placas guía izquierda y derecha están equipadas con colgadores superiores de aluminio segmentados, lo que mejora las capacidades de plegado de la máquina y maneja eficazmente una variedad de formas de cajas complejas.

3. Esta área, combinada con el conjunto de fondo de gancho y el manguito deslizante de aluminio, permite bloquear el plegado de la parte inferior de la caja con fondo de gancho.

Sección principal plegable
1. Esta sección plegable utiliza una combinación de un cinturón inferior y un cinturón curvo.

2. La segunda línea de pliegue en ambos lados es de 180 grados y la cuarta línea de pliegue está completamente integrada a 180 grados.

3. El alimentador automático de cinta garantiza un plegado más suave del cartón.

4. Las correas de curvatura izquierda y derecha ajustan su velocidad en función de su posición, lo que garantiza un plegado más preciso.

5. Una placa central oculta garantiza un cambio sin preocupaciones entre cajas grandes y pequeñas (opcional).

Función de caja de esquina de cuatro/seis

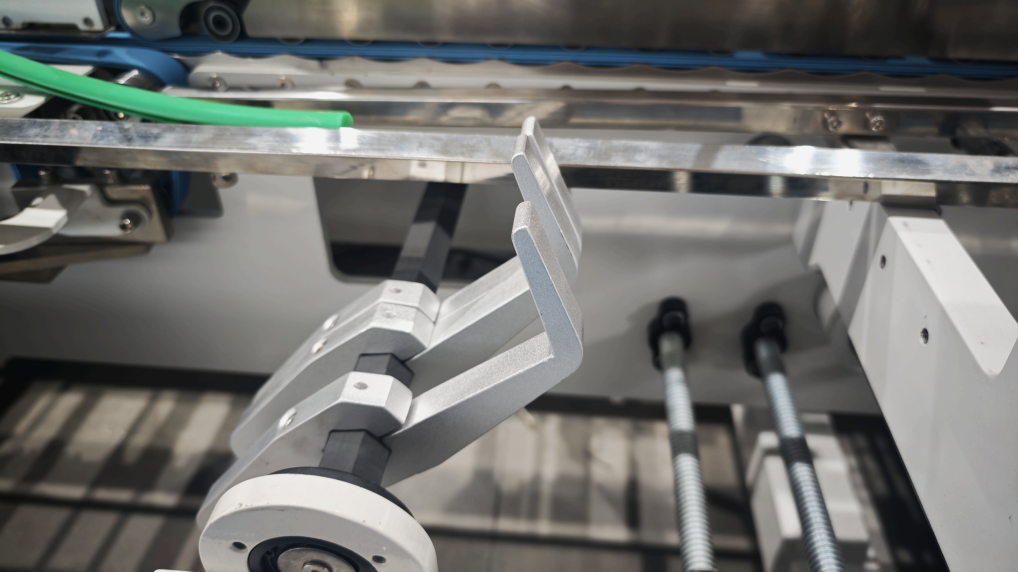

Equipado con una navaja plegable especializada y un mecanismo de transmisión de precisión. Durante el proceso de transporte del cartón, se agrega un mecanismo de plegado preprogramado y se utiliza un mecanismo de gancho inverso para doblar el cartón con precisión. Por ejemplo, al fabricar cajas hexagonales, los pliegues en ángulos específicos garantizan un plegado ordenado y una alineación precisa de todos los bordes. El sistema de pulverización de pegamento de alta precisión que lo acompaña aplica pegamento con precisión en las esquinas críticas, lo que garantiza una unión segura.

Sección de transporte y prensado
1. Cuatro correas transportan las cajas hacia arriba y hacia abajo, utilizando dos juegos de placas guía.

2. Equipado con un dispositivo de conteo fotoeléctrico, el contador controla un cilindro neumático que expulsa las cajas para su identificación.

3. Los soportes superior e inferior se accionan individualmente, lo que facilita el ajuste de la longitud individual.

4. Equipado con un sistema automático de ajuste de la tensión de la correa.

La acumulación automática continua de cajas garantiza que las cajas entren en la sección de transporte de forma ordenada y sin problemas.

Plataforma transportadora

1. Utiliza una correa de esponja suave e independiente que evita daños a los productos terminados, garantizando un transporte suave y una calidad excelente.

2. Toda la unidad transportadora se puede mover hacia adelante y hacia atrás.

3. La velocidad del transportador se ajusta automáticamente en función de la velocidad de rotación de la máquina principal y del controlador fotoeléctrico.

4. También están disponibles el funcionamiento manual y la velocidad.

5. La función de acoplamiento opcional garantiza un fondo más suave para las cajas. (opcional).

Ajuste de máquina con un solo toque(CW-W-1250AC-S)

El ajuste de la máquina con un solo toque combinado con una función de escaneo de códigos QR hace que las operaciones de cambio de pedidos sean más inteligentes. El ajuste de la máquina con un solo toque coincide automáticamente con los parámetros a través del sistema servo completo, completando rápidamente los ajustes de los componentes. La función de escaneo de código QR escanea el código QR del pedido para acceder directamente a los parámetros preestablecidos para el tipo de caja correspondiente, eliminando los pasos de selección manual.

Esta doble función acorta aún más el tiempo de cambio de pedidos, reduce la intervención manual y se adapta a pedidos de alta frecuencia y de múltiples categorías, lo que garantiza una producción eficiente y precisa y mejora significativamente las capacidades de producción flexibles.

Tratamiento de superficies de plasma

El tratamiento con plasma de la superficie adhesiva del cartón elimina el aceite y el polvo, activa las moléculas de la superficie y mejora la adhesión adhesiva. Es especialmente adecuado para materiales difíciles de unir, como laminados y materiales resistentes a los rayos UV.

El proceso de tratamiento es rápido y eficiente, no daña el cartón, reduce la delaminación, garantiza un pegado seguro y es adecuado para la producción de diversas formas de cajas de alta precisión.

Sistema de pulverización de pegamento

Para cajas irregulares, se requiere un sistema de pulverización adicional. Equipado con tres pistolas pulverizadoras, facilita la producción de varias cajas especiales y permite una pulverización precisa de pegamento a velocidades de hasta 300 m/min. (Nota: Opcional según pedido del cliente)

Máquina dosificadora automática de pegamento
Cuando la detección fotoeléctrica indica que el nivel de pegamento es demasiado bajo, una bomba de diafragma bombea el pegamento desde el cilindro a la caja de pegamento. Cuando el pegamento alcanza el nivel establecido, la máquina se detiene automáticamente, completando el proceso de dosificación.
