Línea de producción de troquelado y pegado integrada de doble canal totalmente automática

CenwanLa línea de producción de cartón de doble carril totalmente automática cuenta con un troquelador automático en línea en la parte delantera, lo que elimina las transferencias intermedias; Un proceso de doble carril en el medio duplica la eficiencia del pegado; Una empacadora semiautomática en la parte trasera garantiza una integración eficiente de todo el proceso, desde el cartón hasta el conformado de cajas y el embalaje. Esto reduce significativamente la intervención manual, disminuye los costos y mejora la eficiencia.

ANTERIOR:Pegador de carpetas inteligente totalmente automáticoSIGUIENTE:No next product
  • Línea de producción de troquelado y pegado integrada de doble canal totalmente automática
Características

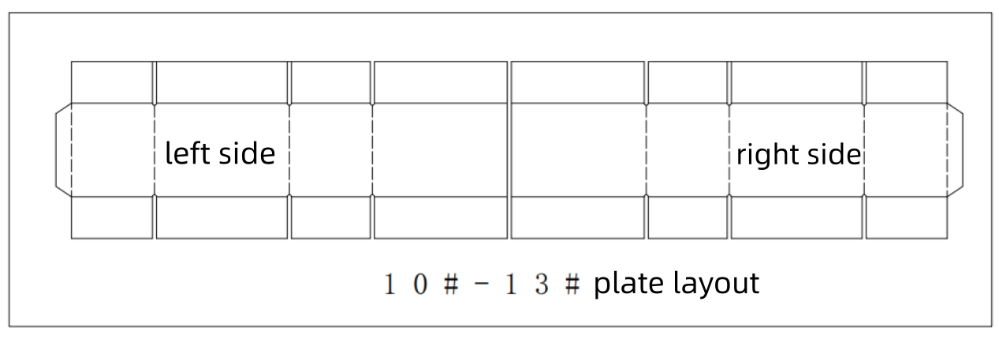

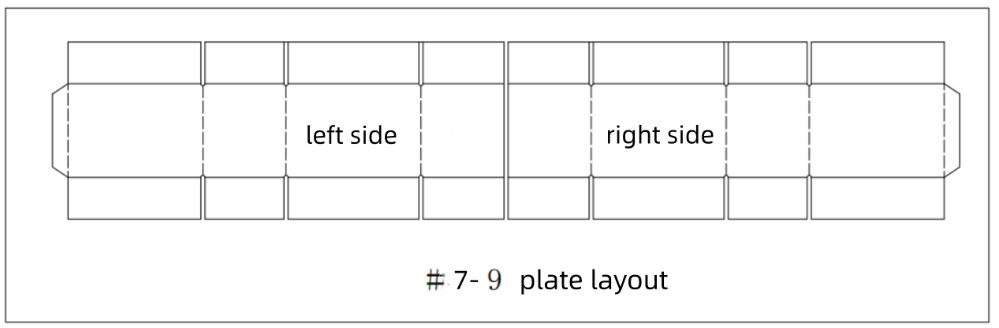

Diagrama de expansión de la caja:

（Consulte la tabla de tamaños estándar de cartón de China Express como sigue unidad-cm:）


13# 13×8×4.5 12# 13×8×9
11# 14,5x8,5x10,5 10# 17,5×9,5×11,5
9# 19,5x10,5x13,5 8# 21×11×14
7# 23×13×16 6# 26×15×18
5# 29×17×19 4# 35×19×23
3# 43×21×27 2# 53×23×29
1# 53×29×37

Breve introducción a la máquina:
La línea de producción de cartón de dos carriles totalmente automática de Cenwan cuenta con un troquelador automático en línea en la parte delantera, lo que elimina las transferencias intermedias.
Un proceso de doble carril en el medio duplica la eficiencia del pegado.
Una empacadora semiautomática en la parte trasera garantiza una integración eficiente de todo el proceso, desde el cartón hasta el conformado de cajas y el embalaje.
Esto reduce significativamente la intervención manual, disminuye los costos y mejora la eficiencia.
El equipo está adaptado con precisión para producir la gama completa de tamaños de cajas de cartón exprés 7-13, lo que garantiza una respuesta estable tanto al volumen masivo de pedidos de cajas de cartón durante las promociones de comercio electrónico como a las necesidades regulares de embalaje exprés.
Sus componentes principales están fabricados con artesanía de alta precisión y están equipados con componentes y cojinetes eléctricos de renombre internacional.
Esto garantiza una estabilidad y durabilidad excepcionales, incluso a altas velocidades, reduciendo eficazmente las tasas de fallas y los costos de mantenimiento.

Características de la máquina:
1. Todos los cojinetes de transmisión de toda la máquina se ensamblan mediante un proceso de ensamblaje diferencial de temperatura, lo que da como resultado una transmisión más precisa y una vida útil más larga

2. Es adecuado para una variedad de tamaños de cajas de cartón, desde el número 7 al número 13, lo que satisface las necesidades comunes del mercado;

3. La máquina utiliza servomotores para garantizar una alta eficiencia de producción y estabilidad operativa;

4. Las herramientas universales están integradas, lo que permite instalar y depurar toda la máquina utilizando una sola herramienta, lo que hace que el ajuste y la instalación de la máquina sean más fáciles y convenientes.

5. Hay modelos personalizados disponibles, con funciones opcionales como ajuste con un solo clic.

Parámetros técnicos:

Línea de producción integrada de troquelado y pegado de doble canal
Modelo Pieza de troquelado Modelo Pieza de pegador de carpetas
Papel aplicable E, N, F Tablero corrugado Papel aplicable E, N, F Tablero corrugado
Ancho interior mecánico 2000 mm Espesor máximo del cartón 800g
Método del controlador Control de interfaz hombre-máquina PLC Método de alimentación de papel Compatible con troqueladora ranuradora rotativa con eliminación de residuos
Velocidad máxima de corte 180 piezas/min Velocidad máxima de pegado de la caja 240m/min
Ancho máximo de alimentación 1700 mm×1200 mm Ancho de fabricación de cajas 450-750 mm
Potencia requerida 20KW Dimensiones de la máquina 17,5×4×1,8(L×W×H/M) para toda la línea
Funciones principales Alimentación, troquelado, apilamiento y transporte de papel Tipo de pegamento Tipo soluto (látex blanco)
Método de alimentación de papel La succión del ventilador centrífugo de alta presión ayuda a la alimentación del papel Peso total (aprox.) 16T para toda la línea
Potencia requerida 20KW
Presión de aire 6Bar

Detalles de la máquina:

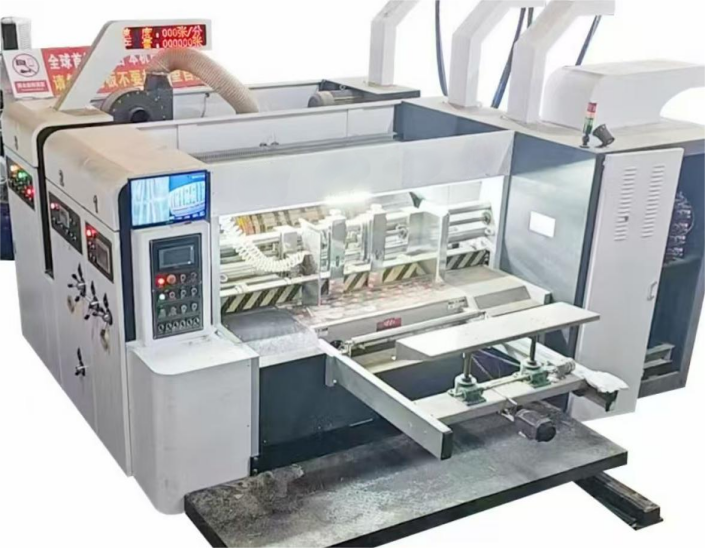

Sección de Alimentación

1) La unidad de separación controlada eléctricamente está equipada con una alarma que suena durante el funcionamiento, garantizando la seguridad de los trabajadores.

2) Se utiliza un dispositivo de enclavamiento neumático entre cada unidad, lo que garantiza un bloqueo seguro, conveniente y preciso.

3) Se instala un mecanismo de bloqueo maestro para garantizar una regulación de velocidad suave y precisa.

4) Un ventilador centrífugo de alta presión proporciona alimentación de papel asistida por succión, ajustando el volumen de aire según el grado de curvatura del cartón para garantizar una alimentación de papel suave.

5) Se puede establecer una cantidad de producción planificada. Cuando se alcanza la cantidad de producción prevista, el sistema detiene automáticamente la alimentación de papel y emite una señal de alarma.

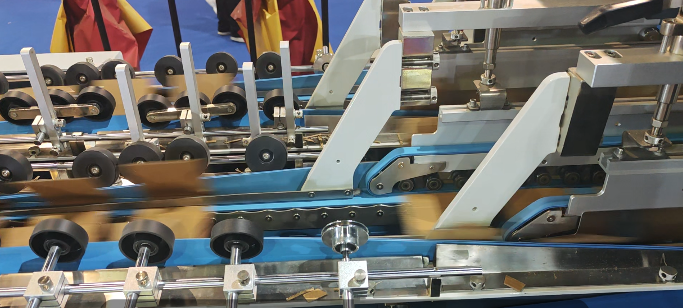

Sección de pegado plegable
1. La máquina está equipada con un dispositivo de eliminación de residuos antes del pegado, que elimina automáticamente los residuos troquelados para garantizar una alimentación limpia del papel.

2. Tanto el canal izquierdo como el derecho pegan y pliegan simultáneamente el cartón troquelado, duplicando eficiencia y estabilidad.

3. Las correas servo izquierda y derecha se pueden ajustar a diferentes velocidades para que la formación de la caja plegable sea más precisa.

4. La máquina está equipada con una correa superior activa para que la caja funcione con mayor suavidad.

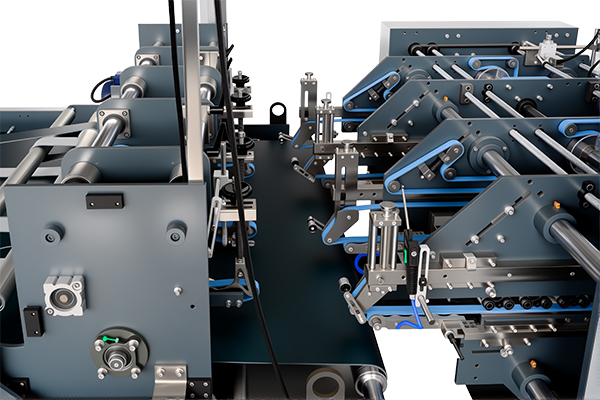

Pressure transmission section of 2 line intergrated die cutting and gluing production line

Sección de transporte y prensado
1. La alimentación de papel independiente de doble canal garantiza una conexión suave del papel en cada canal.

2. Cada canal tiene una función de pulverización de conteo independiente para un conteo preciso.

3. El cabezal de la pila de papel puede tener movimiento transversal. Al cambiar pedidos de cajas de superficie plana, simplemente ajustar el cabezal de la pila de papel permite la conexión del papel

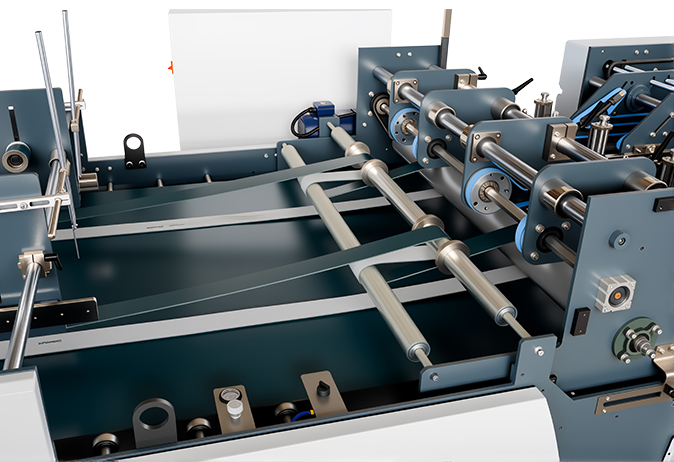

Fish scale type paper receiving section of two line die cutting and gluing production line

Sección de recepción de papel tipo escamas de pescado
1. La unidad receptora de papel de escamas de pescado con una cinta de prensado superior garantiza una presión de recepción más ligera, evitando que las cajas se adhieran demasiado pronto.

2. El diseño estrecho de la correa de prensado superior permite la observación visual directa del estado de la sección receptora de papel, lo que facilita

manejo más sencillo de las excepciones;

3. La retracción independiente y el prensado hacia abajo de la correa superior, ajustables según diferentes tamaños de cajas, permiten que las tablas de apilar dispongan las pilas de papel de forma más ordenada;

4. Los deflectores a ambos lados del tablero apilable garantizan un apilamiento más estable de cajas pequeñas.

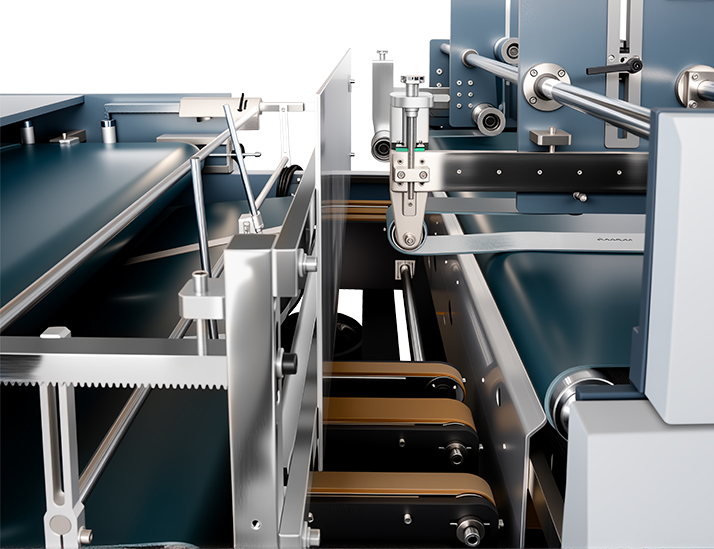

Aligning plate of double channel die cutting and gluing production line

Placa de alineación

1. La patente exclusiva de transferencia de relé convergente de doble canal, diseñada específicamente para la transferencia de placas apilables de doble canal, garantiza la altura de apilamiento en cada canal.

2. El servocontrol independiente de la transferencia de la placa de apilamiento evita incidentes de obstrucción causados por inconsistencias entre los dos canales.

3. Una placa apilable integrada adaptada para cajas de superficie plana ofrece un funcionamiento fácil de usar.

Plataforma transportadora

1. Utiliza una correa de esponja suave e independiente que evita daños a los productos terminados, garantizando un transporte suave y una calidad excelente.

2. Toda la unidad transportadora se puede mover hacia adelante y hacia atrás.

3. La velocidad del transportador se ajusta automáticamente en función de la velocidad de rotación de la máquina principal y del controlador fotoeléctrico.

4. También están disponibles el funcionamiento manual y la velocidad.

Dispositivos opcionales:

Ajuste de máquina con un solo toque

El ajuste de la máquina con un solo toque combinado con una función de escaneo de códigos QR hace que
Las operaciones de cambio de orden son más inteligentes. El ajuste de la máquina con un solo toque coincide automáticamente
parámetros a través del sistema servo completo, completando rápidamente los ajustes de los componentes.

La función de escaneo de código QR escanea el código QR del pedido para acceder directamente a los parámetros preestablecidos para el tipo de caja correspondiente, eliminando los pasos de selección manual.

Esta doble función acorta aún más el tiempo de cambio de orden, reduce la intervención manual y se adapta a altas
frecuencia, pedidos de múltiples categorías, lo que garantiza una producción eficiente y precisa y significativa
Mejorar las capacidades de producción flexibles.

Garantía y servicio postventa:

1. Período de garantía: El vendedor ofrece un período de garantía gratuito de 12 meses (la fecha de inicio está sujeta a la fecha de entrega), y los artículos de garantía, incluidos los electrodomésticos en la caja de control eléctrico y las correas de marca importada, se pueden garantizar por un año. Las piezas identificadas como problemas de calidad durante el período de garantía se pueden reemplazar sin cargo, pero el flete debe ser asumido por el comprador. El desgaste normal y las piezas vulnerables no están cubiertos por la garantía.
2. Período fuera de garantía: el vendedor promete mantenimiento de por vida, suministro de repuestos de por vida y soporte técnico de por vida. Las piezas de repuesto y el flete se cobran según el precio de mercado, según corresponda.
3. Observación: Si el comprador modifica de forma privada la estructura, configuración y función de la máquina sin el consentimiento por escrito del vendedor, los problemas de calidad y las consecuencias causadas por el comprador serán totalmente responsables y el servicio de garantía finalizará automáticamente.
4. Acerca de la instalación y la capacitación: El vendedor puede proporcionar un ingeniero a la fábrica del comprador para el trabajo de instalación y capacitación،la ubicación es en el taller del comprador. El comprador debe ser responsable de la tarifa de visa del ingeniero del vendedor, los boletos de avión de ida y vuelta y otros costos de transporte, los gastos de manutención y alojamiento del ingeniero y el salario del ingeniero de 150 dólares estadounidenses/día. Los materiales de apoyo (como fuente de alimentación, fuente de aire, Los materiales،cables, tuberías de aire،etc.) necesarios para la instalación y la capacitación deben ser preparados por el comprador.

Preguntas frecuentes

P: ¿Es usted una empresa comercial o un fabricante?

Somos un fabricante con certificación ISO9001:2015 y CE con nuestra propia fábrica y personal.

P: ¿Qué tipos de máquinas produce usted?

Ofrecemos varios tipos de máquinas encoladoras de carpetas, incluidos modelos personalizados para diferentes tipos de cajas, como cajas de cartón y corrugado.

P: ¿Dónde está ubicada su fábrica? ¿Cómo puedo visitar?

Nuestra fábrica está ubicada en la ciudad de Wenzhou, provincia de Zhejiang, China. El aeropuerto más cercano es el aeropuerto internacional de Wenzhou Longwan, a unos 40 minutos en coche de nuestra fábrica.

P: Qué’¿es el precio?

Depende del modelo y configuración específicos. Proporcione las especificaciones del tipo y tamaño de la caja para que podamos ofrecer una cotización o sugerencia precisa.

P: ¿Cómo pago mi pedido?

Normalmente aceptamos T/T (depósito del 30% antes de la producción y el saldo antes del envío). Pero también podemos aceptar otros métodos de pago como L/C, tarjeta de crédito según su solicitud.

P: ¿Cuál es la cantidad mínima de su pedido?

1 juego.

P: ¿Cuál es el tiempo de entrega?

Se necesitarán unos 30 días para finalizar un pedido. Pero la hora exacta depende de la situación real.

P: ¿Cómo garantiza la calidad y brinda soporte posventa?

La calidad es nuestra máxima prioridad. Todas las máquinas se prueban estrictamente antes de la entrega. Ofrecemos un garantía de un año y brindar un servicio posventa integral y soporte técnico. Si surge algún problema, contáctenos de inmediato y le ayudaremos a resolverlo.

P: ¿Ofrecen servicios de instalación y capacitación del personal?

Ciertamente. Nuestro servicio posventa incluye instalación profesional en el sitio y capacitación integral del personal realizada por nuestros ingenieros experimentados. Para garantizar un proceso sin problemas, solicitamos amablemente que el comprador cubra los costos asociados con el viaje del ingeniero, incluido el pasaje aéreo de ida y vuelta, el alojamiento local y el salario diario.


Para garantizar que reciba soporte continuo, nuestro equipo de ventas está disponible para programar videoconferencias instructivas con nuestros ingenieros durante toda la vida útil de su equipo CENWAN. Este soporte técnico integral incluye transmisiones en vivo desde nuestras instalaciones y acceso a grabaciones de video detalladas.
